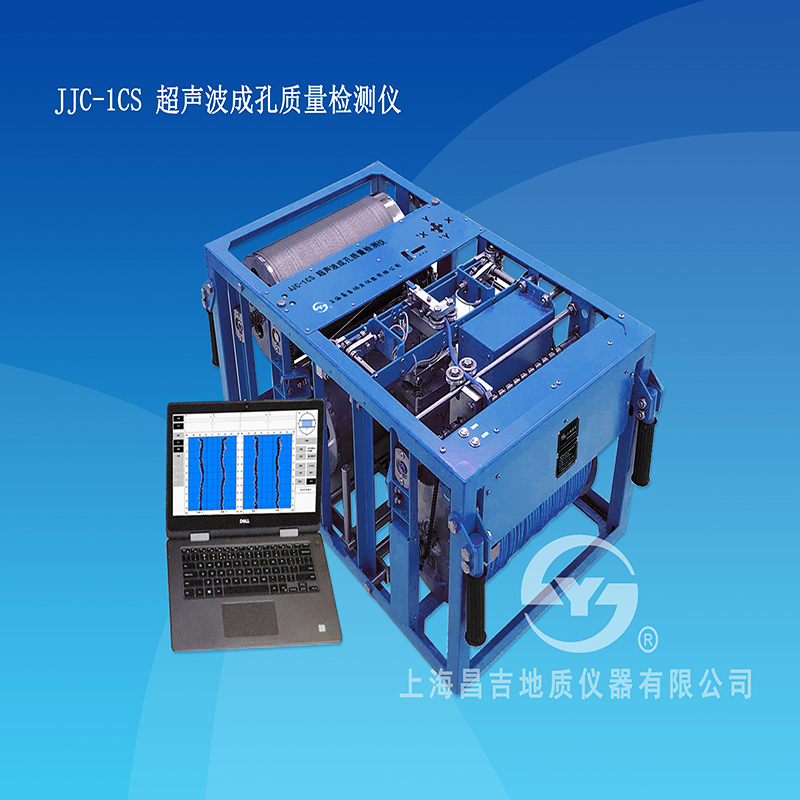

本儀器可廣泛應用于城市建筑、樓宇建造、橋梁建設、高速鐵路、跨海大橋、江河大橋、城市高架道路、磁懸浮建設、公路工程建設等各類重大工程建設中，完成鉆孔灌注樁的成孔質量檢測及地下連續墻的成槽質量檢測。

本儀器另行配置沉渣檢測儀，還可檢測成孔、成槽底部的沉渣厚度。

一、 主要技術和功能特點

1、聲波探頭具有防旋自動定向功能。

2、標配鋰電池供電模式，不懼工地供電條件。

3、聲波探討頭升降具自鎖保護功能，使用安全。

4、聲波探頭盲區小、功率大、檢測范圍大，適應能力強。

5、采用獨特的信號處理方式，儀器抗干擾能力強。

6、儀器檢測智能化，測試過程自動完成。

7、具有自校準功能，測試結果準確可靠。

8、自帶WIFI協議，可GPS定位，無線上網。

9、寬溫度設計，可適應各種環境溫度要求。

10、儀器干濕兩用設計，適應各種孔內、槽內檢測條件。

11、記錄數據、圖像清晰，內函豐富，讀圖方便。

12、自動絞車小型化設計，運輸、操作方便。

二、主要技術指標及參數

1、主機形式：12.1寸觸摸終端，4核處理器，8G內存

2、操作系統： Linux系統/WindowsXP/Win7/Win8

3、超聲頻率：83kHz

4、聲波準確度： ≦0.5%

5、測量范圍： (300～11000）mm（孔徑）

6、測量精度：±0.2%FS (水平精度）

7、測量深度：100/150 m（標配100m）

8、深度分辨率：≦5mm，深度誤差≦0.1%

9、供電模式：標配：鋰電池電源適配器

10、可選購：交流電源適配器，或”鋰/交”二合一電源適配器

11、發射電壓：1000V

12、升降速度：上升/下降速度在（0~20）m/min范圍內可調

13、工作環境： 環境溫度(-20～+80)℃，孔內不結冰；泥漿比重≦1.4g/cm3

14、記錄方式：彩色圖像、數據文件，含垂直度對比曲線圖

15、輸出方式：普通（彩色）打印機，支持快捷打印，現場可直接連接打印機打印檢測結果

16、數據導出：USB或無線上傳，可直接生成Word及Excel表格

三、選配件

1、沉渣檢測儀 (1件）

2、AC220V/50Hz 電源箱 （1個）

3、鋰電池/AC220V 二合一電源箱（1個）

4、無線彩色打印機(A4幅面）（1臺）
